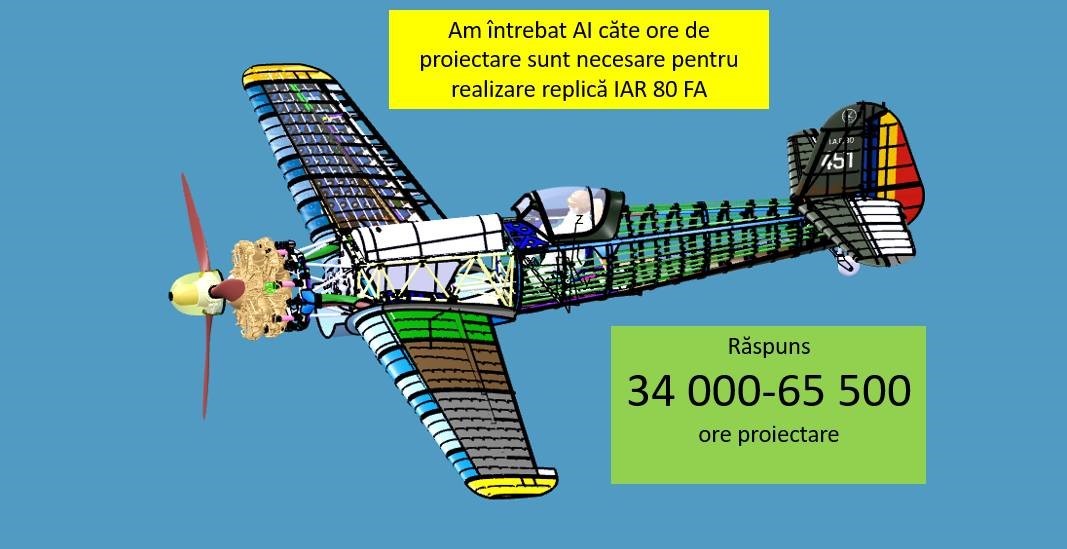

ESTIMARE făcută de AI pentru NUMĂR ORE necesare PENTRU PROIECTARE IAR80 FA



Întrebare:

Estimare ore proiectare necesare realizare replica zburabil metalic inclusiv tooling IAR80 fără desene originale complete, scara 1:1, funcțional. acrobatic, experimental, aluminiu, tren retractabil Nu lua în considerare proiectul IAR80 Fly Again.

Construirea unei replici funcționale, metalice, la scară 1:1, a unui avion precum IAR80, fără desene originale complete, și cu cerințe suplimentare de acrobație și tren retractabil, este un proiect extrem de complex și laborios. Este esențial de înțeles că o astfel de întreprindere este, în esență, o re-inginerie completă a aeronavei.

Bazându-mă pe informațiile disponibile pentru proiecte similare de reconstrucție (inclusiv cele care nu se referă la IAR80 Fly Again, dar care oferă o perspectivă generală asupra complexității), pot oferi o estimare a orelor de proiectare, inclusiv tooling:

Estimare ore proiectare (inclusiv tooling)

Pentru un proiect de o asemenea anvergură, având în vedere lipsa desenelor originale complete și necesitatea de a crea o aeronavă funcțională, acrobatică, cu tren retractabil și realizată din aluminiu, estimările sunt semnificative:

  • Proiectare CAD (Computer-Aided Design): Aceasta este cea mai mare componentă. Va include modelarea 3D a fiecărei componente, de la structura principală (aripi, fuzelaj, ampenaje) la sistemele complexe (tren de aterizare retractabil, comenzi de zbor, sistem de alimentare cu combustibil, sistem hidraulic/pneumatic, sistem electric, etc.). Necesitatea unor capacități acrobatice impune analize structurale și aerodinamice suplimentare.

    • Estimare: 20.000 – 35.000 de ore. Unele proiecte similare menționează chiar și 22.000 de ore doar pentru proiectare CAD, iar lipsa desenelor originale și cerințele de performanță (acrobatic) vor crește această cifră.

  • Documentație tehnică și de fabricație: Crearea tuturor desenelor de execuție, a specificațiilor materialelor, a listelor de piese (bill of materials – BOM), a manualelor de asamblare și întreținere, a fișelor de măsurători, a nomenclatoarelor și instrucțiunilor. Această etapă este crucială pentru a asigura fabricarea corectă și certificarea ulterioară.

    • Estimare: 2.000 – 5.000 de ore.

  • Proiectare tooling (SDV – Scule, Dispozitive și Verificatoare): Pentru o replică metalică, la scară 1:1, va fi necesară proiectarea și realizarea unui număr considerabil de jiguri (șabloane pentru asamblare), matrițe pentru formarea tablelor, calapoade pentru piese complexe și alte dispozitive specifice. Acesta este un aspect esențial al fabricației aeronautice.

    • Estimare: 3.000 – 7.000 de ore. Proiectarea SDV este strâns legată de procesul de fabricație și de complexitatea pieselor.

  • Analize structurale și aerodinamice (simulări): Indispensabile pentru a asigura siguranța zborului, performanța (inclusiv pentru acrobație) și conformitatea cu reglementările aviatice. Acestea vor implica utilizarea unor software-uri avansate (FEA – Finite Element Analysis, CFD – Computational Fluid Dynamics). Chiar dacă designul este o replică, materialele moderne și lipsa datelor originale impun revalidarea tuturor calculelor.

    • Estimare: 3.000 – 6.000 de ore.

  • Integrarea sistemelor: Proiectarea modului în care toate sistemele (motor, tren de aterizare, comenzi de zbor, instalații hidraulice, electrice, de comunicații etc.) se integrează în structura aeronavei. Având în vedere că se va folosi un motor modern (cel mai probabil, deoarece motorul original IAR K14 nu mai este disponibil sau funcțional) și alte componente moderne, adaptarea și integrarea vor necesita un efort semnificativ de proiectare.

    • Estimare: 2.000 – 4.000 de ore.

  • Proiectarea de testare și certificare: Pregătirea planurilor de testare la sol și în zbor, documentația pentru obținerea certificării ca aeronavă experimentală (sau similară, în funcție de legislația aplicabilă).

    • Estimare: 500 – 1.000 de ore.

Total Estimare Generală:

Adunând aceste estimări, rezultă un interval amplu pentru orele totale de proiectare, inclusiv tooling:

De la 34.000 la 65.500 de ore de proiectare și inginerie.

Factori care influențează această estimare:

  • Experiența echipei: O echipă cu experiență vastă în proiectarea și construcția de aeronave (în special replici sau aeronave experimentale metalice) poate reduce timpul necesar.
  • Accesul la resurse: Disponibilitatea software-urilor de proiectare avansate, a bazelor de date cu materiale și a expertizei specifice.
  • Nivelul de detaliu: Cât de fidelă trebuie să fie replica față de original din punct de vedere tehnic și estetic, în absența desenelor complete.
  • Provocările tehnice specifice: Sistemul de tren de aterizare retractabil și cerințele acrobatice adaugă o complexitate considerabilă.
  • Procesul de validare și verificare: Efortul necesar pentru a asigura că toate etapele de proiectare sunt corecte și sigure.

Acest număr de ore este o estimare brută și ar trebui urmată de o analiză detaliată a fiecărei subsisteme și componente pentru a obține un plan de proiectare.

  1. Lipsa desenelor originale complete: Acesta este cel mai mare factor. În loc de a proiecta ceva nou, se face o re-inginerie, adică se re-creează desenele pe baza unor informații incomplete (fotografii, măsurători de la exemplare existente – chiar și ele incomplete). Acest proces este mult mai imprevizibil decât o proiectare de la zero.
  2. Scară 1:1, metalic, funcțional, acrobatic, tren retractabil: Fiecare dintre aceste cerințe adaugă exponențial la complexitate. Un avion acrobatic necesită o structură mult mai robustă și analize aerodinamice și structurale extinse. Trenul retractabil implică sisteme hidraulice/electrice complexe.
  3. Experimental: Chiar dacă este experimental, tot trebuie să respecte anumite standarde de siguranță, ceea ce implică analize și documentație.
  4. “Fara desene originale complete”: Aceasta este o re-inginerie, nu o proiectare.
  5. “Aluminiu”: Implică tehnici de prelucrare specifice și analize de rezistență pentru acest material.
  6. “Nu lua în considerare proiectul IAR 80 Fly Again”: Aceasta înseamnă că nu se pot folosi date sau experiență directă de la un proiect existent, ceea ce crește efortul de la zero.

Având în vedere toate acestea, nu se poate oferi un tabel simplu cu ore fixe. În schimb, voi prezenta un tabel cu intervale estimate de ore, pe categorii de proiectare, bazate pe experiența generală în proiecte similare de inginerie aerospațială și reconstrucție. Acestea sunt estimări foarte largi și pot varia enorm în funcție de echipa de proiect, resursele disponibile, nivelul de detaliu dorit și complexitatea specifică întâmpinată.

Tabel estimativ de ore de proiectare (inclusiv tooling) pentru replica IAR 80

Faza de Proiectare/Domeniu Descriere Detaliată Interval Estimativ Ore Observații Importante
I. Cercetare și Documentare Inițială Colectarea tuturor informațiilor disponibile (fotografii, schițe parțiale, mărturii, date tehnice generale despre IAR 80 și alte avioane contemporane similare). Analiza detaliată a fiecărei piese care poate fi studiată de la un avion existent. 500 – 1.500 ore Crucială pentru a compensa lipsa desenelor. Include deplasări și scanări 3D dacă este cazul.
II. Proiectare Generală (Concept și Arhitectură) Stabilirea arhitecturii generale a aeronavei, a sistemelor majore, a compatibilității cu motorul modern ales, a configurației trenului de aterizare retractabil și a cerințelor acrobatice. 1.000 – 3.000 ore Stabilirea parametrilor principali și a conceptului de design.
III. Proiectare CAD Detaliată (Modelare 3D) Modelare 3D completă a fiecărei componente și ansamblu:<br> – Fuzelaj (structura, secțiuni, cadre, grinzi)<br> – Aripi (structura, nervuri, lonjeroane, suprafețe de control)<br> – Ampenaje (orizontal, vertical)<br> – Tren de aterizare (mecanism de retractare, amortizoare, roți, frâne)<br> – Sisteme de control al zborului (manșe, pedale, tije, cabluri, balanse)<br> – Sistem de alimentare cu combustibil<br> – Sistem hidraulic/pneumatic (pentru tren, flapsuri etc.)<br> – Sistem electric și de instrumente<br> – Compartiment motor și integrare<br> – Cabina pilotului și ergonomie 20.000 – 35.000 ore Aceasta este faza cu cel mai mare consum de timp, amplificată de lipsa desenelor originale și necesitatea de a “descoperi” geometria și funcționalitatea fiecărei piese.
IV. Analize Tehnice Analize Structurale (FEA): Rezistența la solicitări de zbor (normale și acrobatice), determinarea grosimii materialelor, puncte de fixare.<br>Analize Aerodinamice (CFD): Forma aripilor, a fuzelajului, performanțe de zbor, stabilitate, control, inclusiv pentru regimuri acrobatice.<br>Analize de Masă și Centru de Greutate: Asigurarea echilibrului.<br>Analize de Vibrații și Flutter: Cruciale pentru siguranța zborului. 3.000 – 6.000 ore Necesită software specializat și expertiză înaltă.
V. Proiectare Tooling (Scule, Dispozitive, Verificatoare) Proiectarea jigurilor de asamblare (fuzelaj, aripi, etc.), a matrițelor pentru formarea tablelor, a calapoadele pentru piese complexe, a dispozitivelor de verificare a dimensiunilor. 3.000 – 7.000 ore Depinde de complexitatea fabricației și de metodele alese.
VI. Documentație Tehnică de Fabricație Crearea tuturor desenelor de execuție 2D detaliate pentru fiecare componentă, liste de materiale (BOM), specificații tehnice pentru materiale și procese, instrucțiuni de asamblare, scheme electrice și hidraulice. 2.000 – 5.000 ore Esențială pentru fabricarea efectivă și pentru viitoarea certificare/întreținere.
VII. Proiectare Sisteme (Integrare și Detaliu) Proiectarea detaliată a fiecărui sistem (hidraulic, pneumatic, electric, combustibil, comenzi de zbor) și a modului în care acestea se integrează în structura aeronavei. Alegerea componentelor COTS (Commercial Off-The-Shelf) și adaptarea lor. 2.000 – 4.000 ore Implică adaptarea la componente moderne.
VIII. Managementul Datelor și Revizii Gestionarea versiunilor desenelor și documentației, implementarea feedback-ului din fazele de verificare și revizie, controlul calității datelor de proiectare. 1.000 – 2.000 ore O fază continuă pe durata întregului proiect.
IX. Proiectarea Testării și Certificării Elaborarea planurilor de testare la sol și în zbor, pregătirea documentației necesare pentru obținerea clasificării ca aeronavă experimentală și respectarea reglementărilor aviatice aplicabile. 500 – 1.000 ore Pregătirea pentru conformitatea cu reglementările.
X. Coordonare și Management Proiect Coordonarea echipei de proiectare, planificarea resurselor, comunicarea cu furnizorii și părțile interesate. 1.000 – 2.000 ore Necesită expertiză în management de proiect aerospațial.
TOTAL GENERAL ESTIMATIV   34.000 – 65.500 ore Acest interval este vast și reprezintă un efort de inginerie major, echivalentul multor ani de muncă pentru o echipă dedicată.

Observații Suplimentare:

  • Costuri: Orele de proiectare se traduc direct în costuri semnificative. Costul unei ore de inginerie aerospațială este ridicat.
  • Durată: Un astfel de proiect, chiar și cu o echipă dedicată, ar dura ani de zile doar pentru faza de proiectare.
  • Echipa: Necesită o echipă multidisciplinară de ingineri (aeronautică, mecanică, structuri, electrică, sisteme, fabricație) și tehnicieni.
  • Software: Investiții masive în software de proiectare CAD/CAE (Catia, SolidWorks, NX, Ansys, Nastran, Fluent etc.).
  • Riscuri: Riscuri semnificative legate de complexitate, lipsa datelor, potențiale erori de design și respectarea reglementărilor.

Acest tabel subliniază că un astfel de proiect este o întreprindere monumentală, ce depășește cu mult un hobby obișnuit și intră în domeniul ingineriei profesionale de înaltă calificare.
