V-ați întrebat vreodată cum readucem la viață o legendă a cerului romanesc folosind tehnologia actuală?
Răspunsul stă în MBSE (Model-Based Systems Engineering) – o revoluție digitală care transformă modul în care proiectăm în industria aeronautică. Acest lucru a fost inceput de catre Andrei Dragomir-Sfagau in lucrarea sa de dizertatie.
Nu reconstruim doar o aeronavă; îi facem si o reinginerie a „ADN-ului” prin metodologia RFLP (Requirements, Functional, Logical, Physical). Iată ce înseamnă acest „fir roșu digital” pentru proiectul nostru:
De la documente la modelul digital: am lăsat în urmă mii de pagini de specificații statice pentru un „Digital Twin” (Gemen Digital) centralizat. Acesta este acum singura „sursă a adevărului”, unde toate departamentele comunică în timp real intre ele.
Rigoare și siguranță (CS 23): fiecare componentă este justificată de o cerință operațională clară. Utilizăm software-uri de top precum Capella și 3DEXPERIENCE pentru a ne asigura că IAR 80 FA nu doar zboară, ci respectă cele mai stricte standarde moderne de certificare.

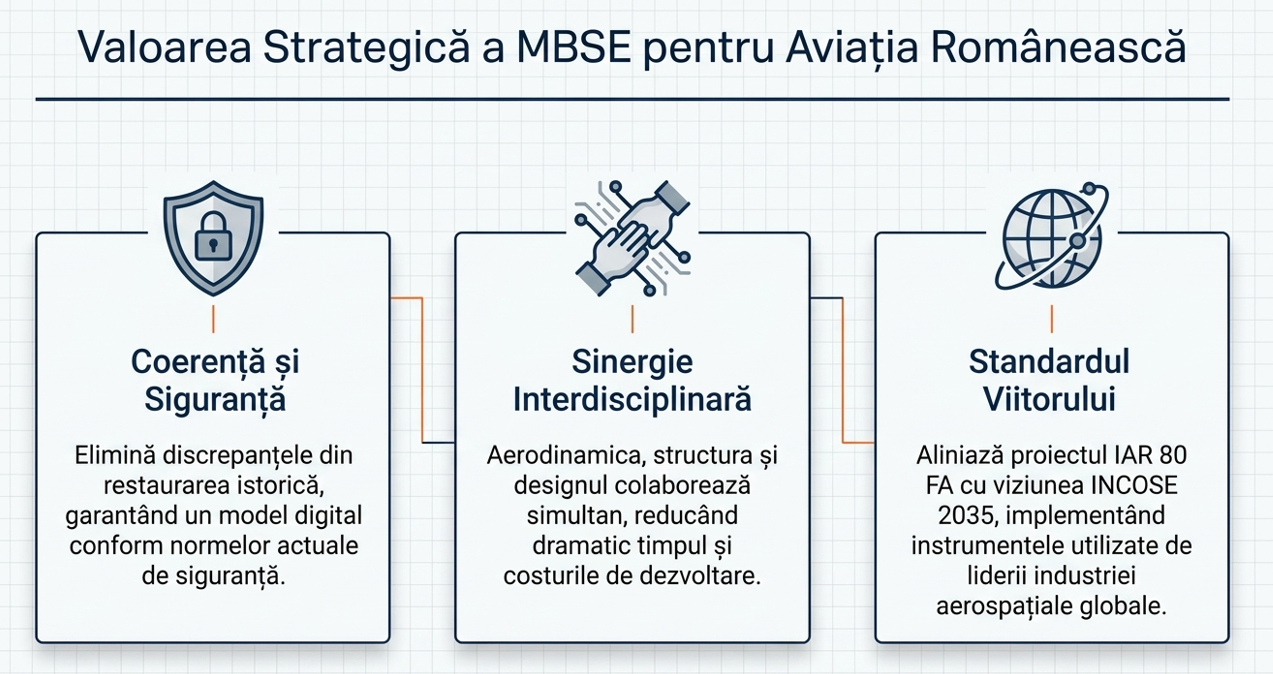

Viziunea: această călătorie digitală aliniază industria aeronautică românească la standardele globale (INCOSE, ESA, DoD). Nu doar readucem la viata o legenda, ci demonstrăm că România poate stăpâni complexitatea ingineriei viitorului.

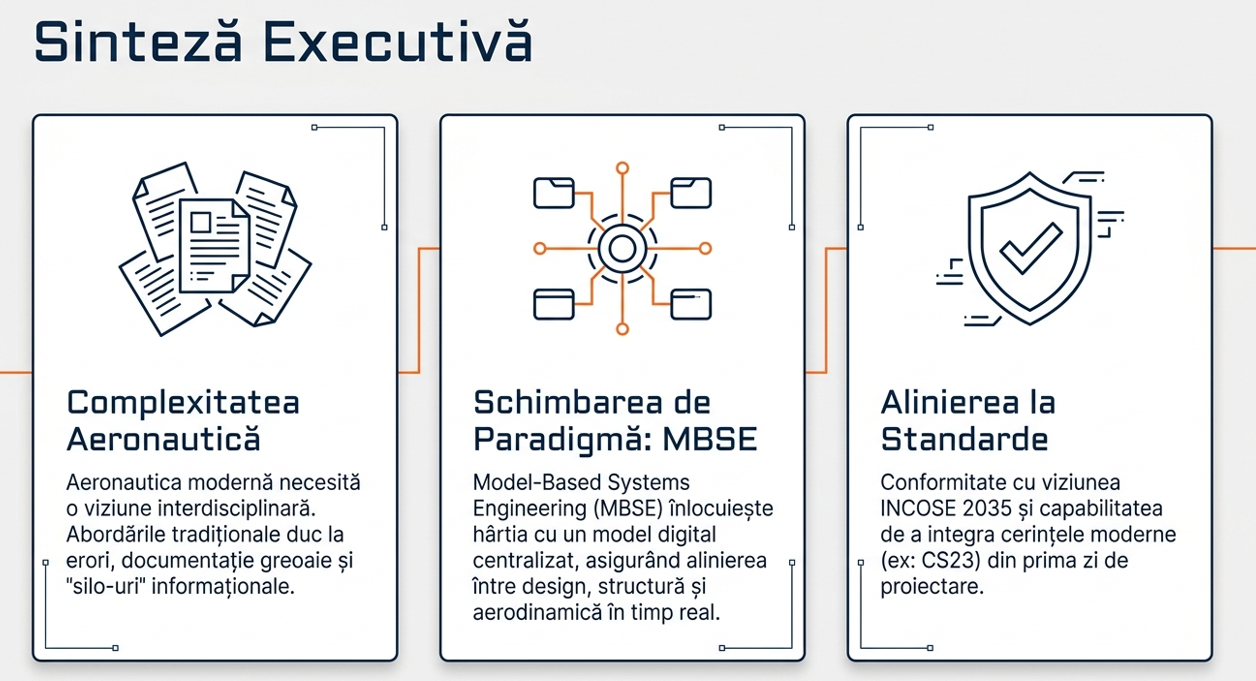

Introducere: Provocarea complexității în designul aeronautic
Hățișul birocratic al ingineriei „pe hârtie” nu mai poate susține viteza inovației moderne. În peisajul actual al industriei aerospațiale, unde un singur avion poate genera milioane de linii de cod și mii de interconexiuni sistemice, gestionarea complexității prin documentație clasică a devenit o barieră în calea performanței. Întrebarea nu mai este dacă putem construi mașini de zbor complexe, ci cum le putem proiecta fără a ne pierde în mii de pagini de specificații care devin obsolete înainte de a fi tipărite.Răspunsul la această dilemă este o transformare digitală radicală, având ca subiect un simbol al identității tehnice românești: aeronava IAR 80 FA . Această legendă a cerului nu trece doar printr-un proces de restaurare, ci este supusă unei „re-inginerii a ADN-ului” prin metodologia Model-Based Systems Engineering (MBSE) . Nu vorbim despre o simplă scanare 3D, ci despre o reconstrucție sistemică ce redefinește procesul de proiectare, transformând un proiect istoric într-un avanpost al tehnologiei viitorului.

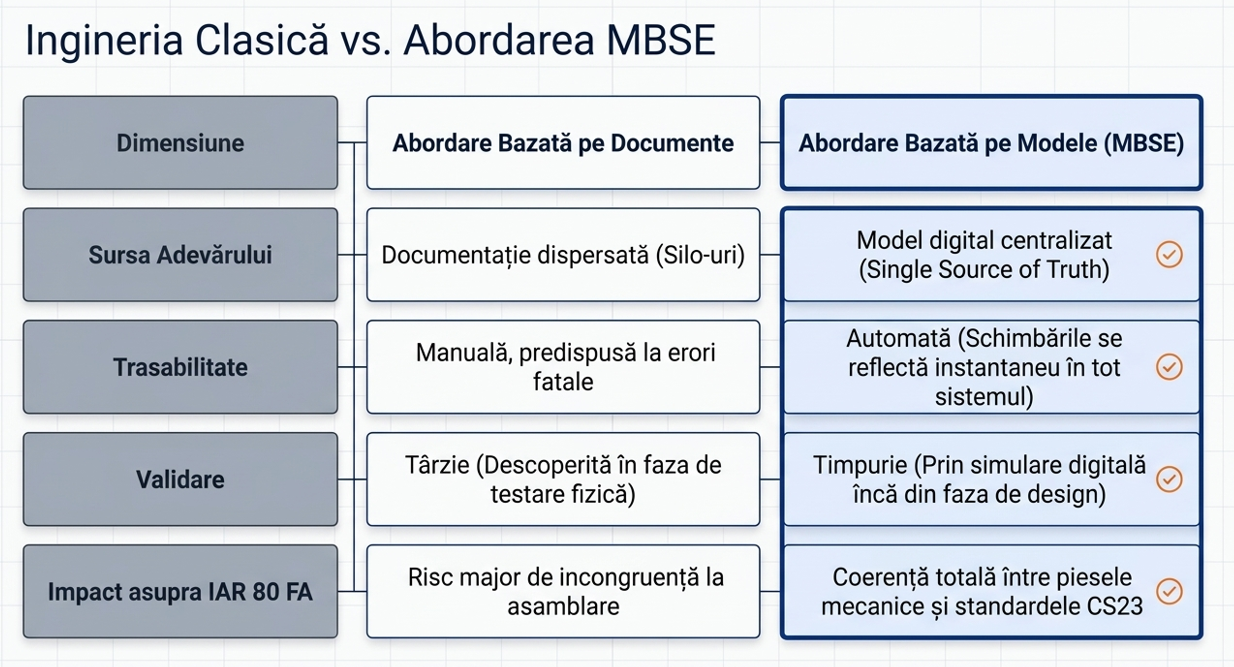

Moartea documentului, nașterea Modelului Digital
Tranziția de la procesele bazate pe documente („document-based”) la un model digital centralizat reprezintă sfârșitul epocii informației fragmentate. În ingineria tradițională, datele erau silozate: echipa de structură lucra pe un set de planuri, cea de aerodinamică pe altul, iar erorile de comunicare erau descoperite abia în faza de asamblare fizică. MBSE propune un „pilon central” – un model digital unic care elimină discrepanțele în timp real.Această abordare transformă colaborarea între discipline într-un flux continuu. Designul, structura și sistemele de bord comunică prin același model, asigurând o trasabilitate absolută. Orice modificare la motor se reflectă instantaneu în centrul de greutate și în necesarul de răcire, fără intervenții manuale riscante.„Proiectul are ca scop implementarea MBSE pentru a eficientiza și moderniza procesul de proiectare, dezvoltare și validare, prin aplicarea formalizată a modelării pentru a sprijini cerințele sistemului, începând cu faza de proiectare, continuând pe parcursul dezvoltării și în fazele ulterioare ale ciclului de viață.” (Sursă: Sect. 1.1)

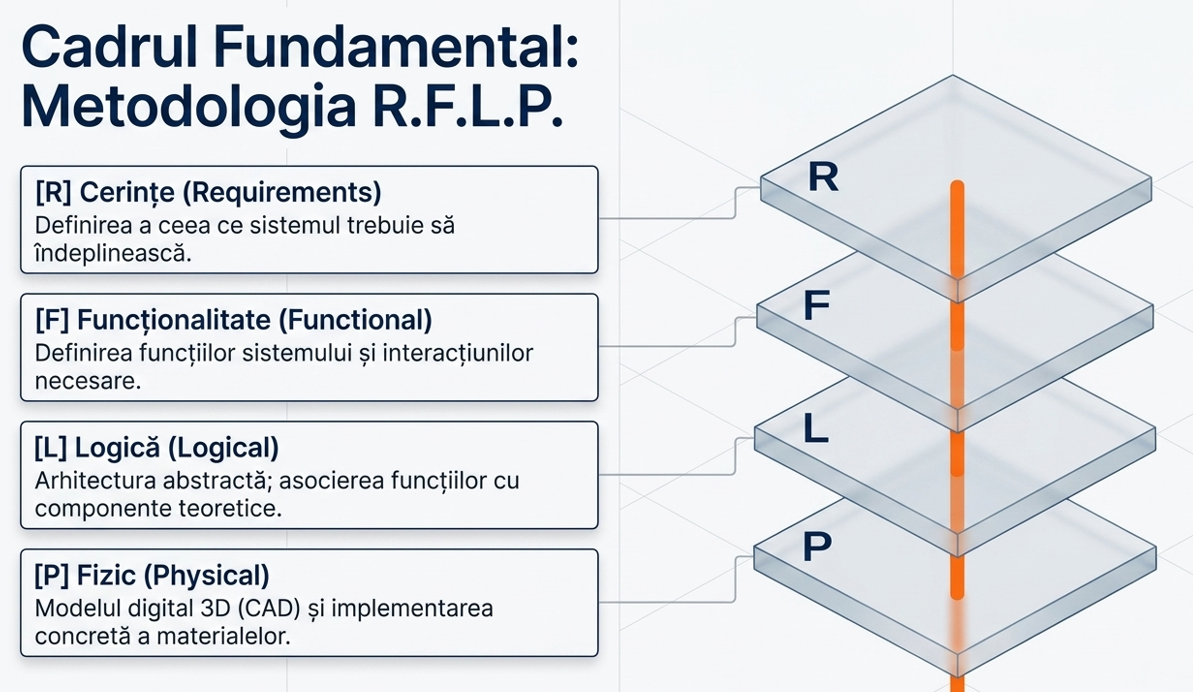

Metodologia RFLP – ADN-ul proiectării moderne prin metoda Arcadia
Pentru a injecta rigoare matematică în proiectul IAR 80 FA, inginerii utilizează metoda Arcadia și structura ierarhică RFLP . Dacă Arcadia oferă cadrul metodologic, RFLP (Requirements, Functional, Logical, Physical) acționează ca o hartă a trasabilității, asigurând că nicio piesă nu este fabricată fără o justificare funcțională.Un exemplu concret al acestei precizii este modelarea Ampenajului Orizontal (Horizontal Stabilizer) . Fluxul RFLP garantează că designul cozii aeronavei respectă fiecare cerință de stabilitate:
- Requirements (Cerințe): Definirea nevoilor de portanță și stabilitate conform standardelor CS23.
- Functional (Funcționalitate): Determinarea forțelor pe care suprafața trebuie să le genereze.
- Logical (Logică): Maparea conexiunilor între coloana de comandă și suprafața mobilă a ampenajului.
- Physical (Model Fizic): Implementarea geometriei CAD 3D, alegerea aliajului de aluminiu și definirea procesului de nituire.Această structură elimină deciziile luate „la intuiție”, reducând riscurile tehnice înainte ca prima piesă de tablă să fie debitată.
Capella și analiza operațională – Repararea erorilor înainte ca ele să existe
Un element revoluționar al proiectului este utilizarea instrumentului Capella pentru analiza operațională. Spre deosebire de ingineria clasică, unde se începe adesea cu forma piesei, aici inginerii definesc mai întâi ce trebuie să facă sistemul. Înainte de a desena un actuator, se analizează nevoile pilotului în timpul unei manevre acrobatice sau al unei decolări de mare viteză.Prin diagramele OCB (Operational Capabilities) și OAB (Operational Architecture) , se modelează interacțiunile umane și misiunea aeronavei. Această abordare elimină ambiguitatea încă de la început: dacă modelul arată o problemă de logică în controlul suprafețelor de comandă, ea este reparată în faza digitală. Consecința? Economii financiare masive și un nivel de siguranță imposibil de atins prin metode iterative fizice. Catch-ul unei erori în model vs. pe tarmac este diferența dintre un succes tehnic și un dezastru aviatic.
Integrarea constrângerilor – Când matematica întâlnește arhitectura
MBSE nu este doar o colecție de diagrame vizuale; este o arhitectură vie, injectată cu date fizice. În cadrul SAB (System Architecture Blank) , funcțiile logice sunt constrânse de parametri reali. Nu mai vorbim despre „o suprafață care se mișcă”, ci despre un sistem guvernat de ecuații stricte.Pentru sistemul de control al IAR 80 FA, atributele fizice sunt integrate direct în diagramele funcționale:
- Unghiul de bracaj: Limitat strict la +/- 25 grade .
- Tensiunea electrică: Standardizată la 28V .
- Timpul de răspuns: O constrângere critică de < 25 ms pentru a garanta controlul în regim acrobatic.Platforma 3DEXPERIENCE preia aceste „Constraint Elements” și le leagă de modelul CAD 3D. Dacă o piesă proiectată în 3D nu poate asigura unghiul de bracaj sau timpul de răspuns cerut în SAB, sistemul semnalează eroarea automat. Aceasta este „fabrica digitală” unde logica matematică dictează forma fizică.
Viziunea 2035 – MBSE ca standard universal
Proiectul IAR 80 FA nu este un exercițiu izolat, ci o aliniere la viziunea 2035 a INCOSE și la standardele ESA (Agenția Spațială Europeană) . Pentru a asigura credibilitatea internațională, modelul este structurat conform capitolelor ATA (Air Transport Association) , limbajul universal al ingineriei aeronautice profesioniste.Viitorul MBSE fuzionează cu tehnologii precum Realitatea Augmentată (AR) și Cloud Computing . Prin crearea unui Digital Twin (Gemene Digital) al IAR 80, mentenanța și reparațiile pot fi predictibile, modelul digital informând echipa de la sol despre uzura componentelor înainte ca aceasta să devină critică. Pentru industria românească, acesta este pasul de la „a repara trecutul” la „a modela viitorul” conform standardelor globale de achiziție și dezvoltare.
Concluzie: O întrebare pentru viitor
Revitalizarea aeronavei IAR 80 FA prin MBSE demonstrează că eficiența, coerența și siguranța nu sunt opționale, ci rezultatul unei rigori digitale absolute. Nu reconstruim doar un avion de muzeu; demonstrăm că România poate implementa standarde de Digital Engineering de ultimă generație. Digitalizarea acestui patrimoniu tehnic este dovada că putem stăpâni complexitatea fără erori.Dacă putem reconstrui digital o legendă a trecutului, eliminând orice ambiguitate prin matematică și modelare, ce ne împiedică să modelăm viitorul fără nicio eroare de proiectare?
