Introducere: Provocarea de a îmblânzi 1.200 de cai putere
Provocarea a fost, în esență, una de un pragmatism brutal: cum previi transformarea unui fuzelaj modern de acrobație într-un cuptor, sub presiunea celor 1.200 de cai putere generați de un motor conceput în 1929? Într-o eră în care ingineria pare să privească doar spre propulsia electrică, proiectarea unei galerii de evacuare pentru legendarul Pratt & Whitney R-1830-92 Twin Wasp în perspectiva anului 2026 reprezintă o demonstrație de forță a ingineriei aerospațiale clasice, rafinată prin instrumente digitale de ultimă oră.Sistemele de evacuare nu sunt simple conducte, ci componentele cele mai solicitate termic și mecanic din întregul ansamblu propulsor. Ele sunt granița dintre explozia controlată din cilindri și integritatea structurală a aeronavei, influențând direct totul, de la eficiența termodinamică la amprenta sonoră a avionului.

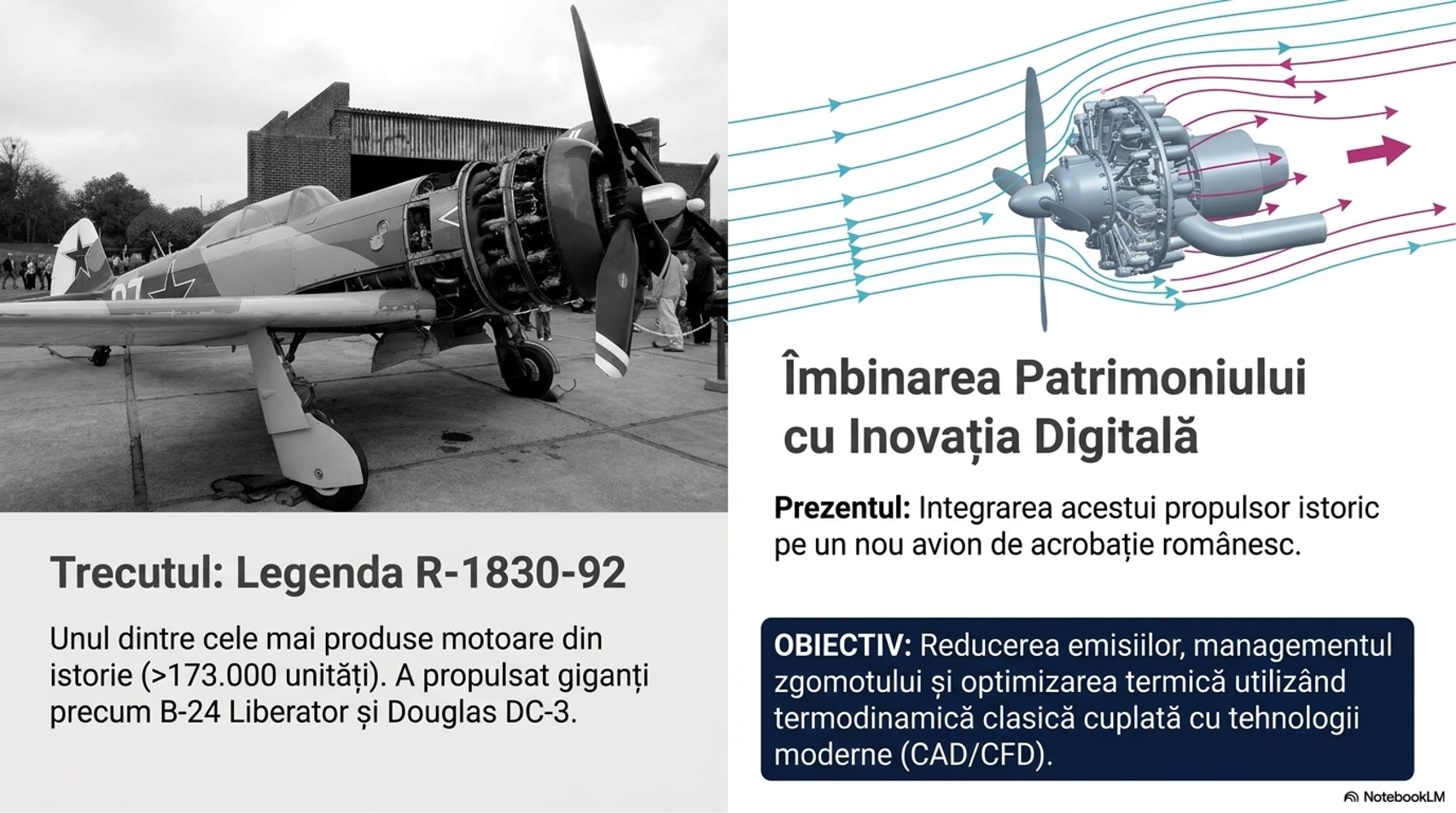

Motorul Recordmen: O moștenire de 174.000 de unități

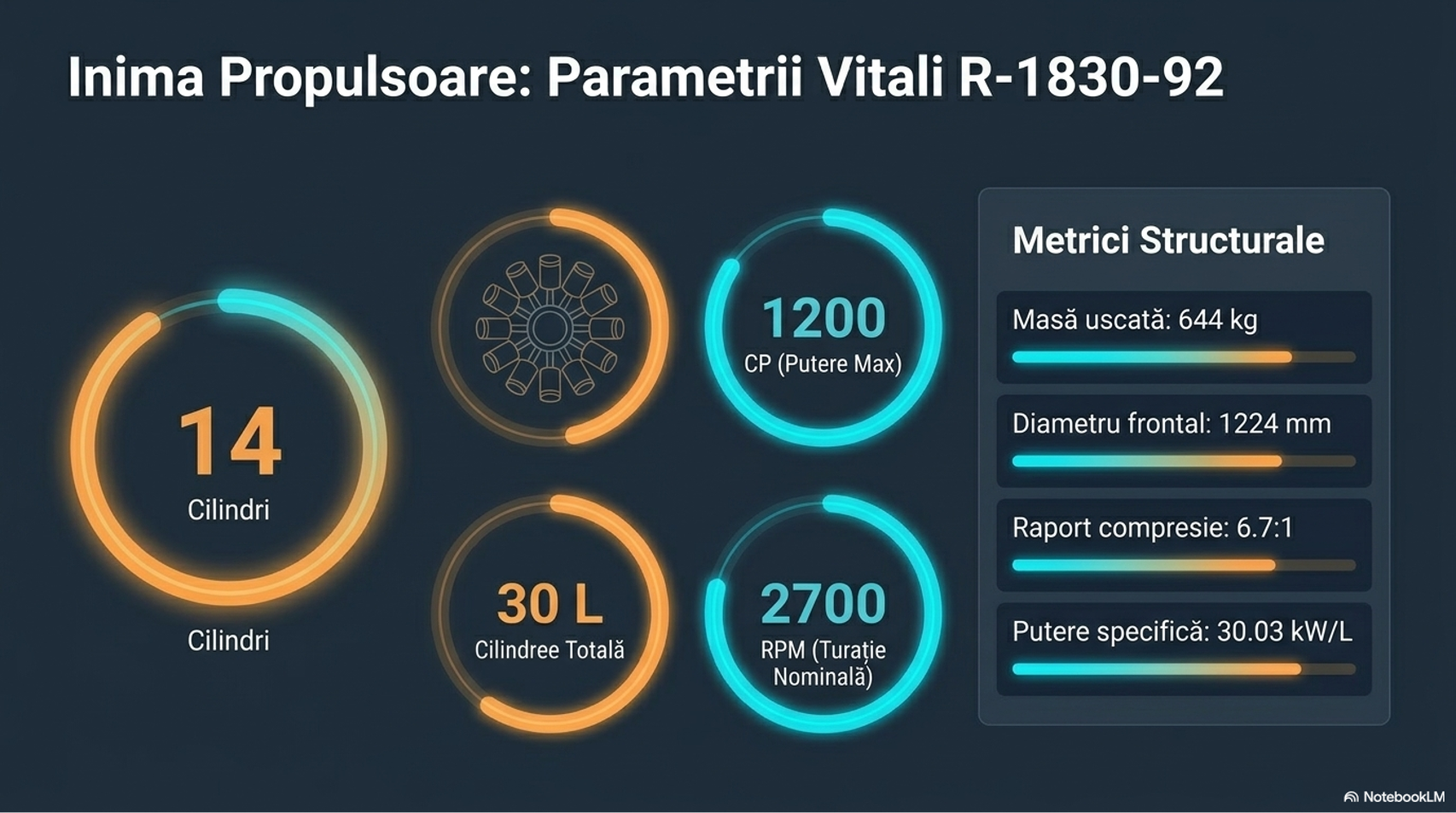

Pratt & Whitney R-1830 nu este doar o piesă de muzeu, ci „monstrul” care a pus lumea în mișcare. Cu aproximativ 174.000 de unități fabricate, acesta deține recordul absolut pentru cel mai produs motor de aviație din istorie. Fiabilitatea sa legendară a echipat coloane vertebrale ale aviației precum Douglas DC-3, bombardierul B-24 Liberator și avionul de vânătoare F4F Wildcat.Adaptarea acestui motor radial cu 14 cilindri pentru un avion de acrobație românesc modern este mai mult decât o restaurare; este o punte digitală. Proiectul valorifică un patrimoniu tehnic imens, demonstrând că arhitectura “double row” din anii ’30 poate fi optimizată pentru a îndeplini cerințele riguroase de performanță ale secolului XXI.
Magia Răcirii: Designul lamelar și saltul de 500K
Gestionarea gazelor de evacuare la un motor radial presupune lupta cu temperaturi care pot distruge materiale convenționale. Soluția inginerească adoptată în acest proiect este utilizarea unei țevi de eșapament cu format lamelar. Aceste lamele nu sunt doar estetice; ele funcționează ca un radiator de înaltă eficiență, „mușcând” din căldura gazelor prin creșterea masivă a suprafeței de expunere la mediul ambiant.Efectul este dramatic: pe măsură ce gazele de ardere traversează galeria, temperatura acestora scade cu un interval cuprins între 400 și 500 K. Această răcire accelerată este critică pentru a proteja fuzelajul și componentele adiacente de un stres termic distructiv.„Sistemele de evacuare ale motoarelor cu ardere internă reprezintă una dintre componentele cele mai solicitate termic și mecanic dintr-un ansamblu propulsor, influențând performanțele, eficiența, nivelul de zgomot și durabilitatea motorului.”
Simplitatea ca Performanță: Jocul liber de 12 mm

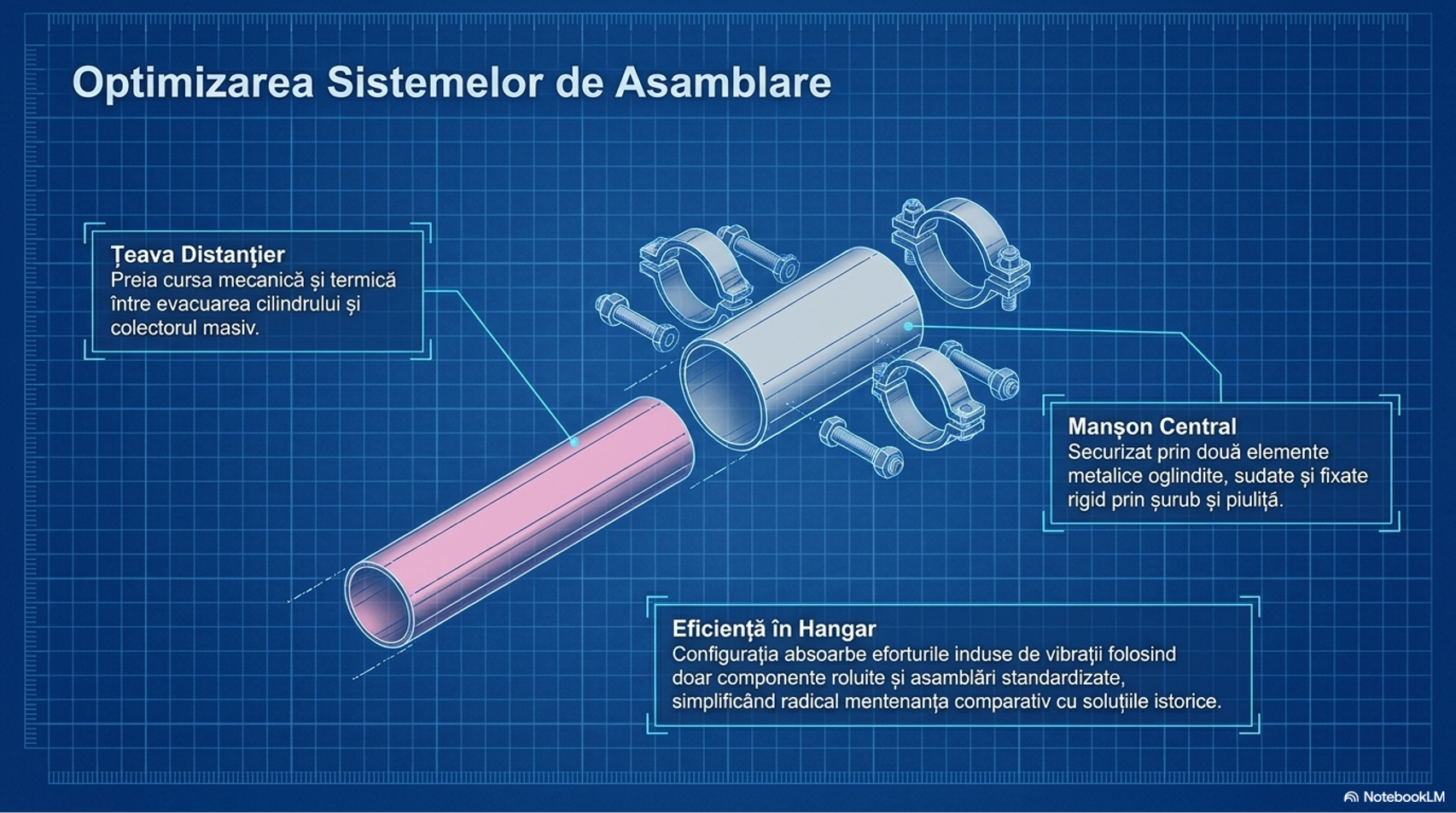

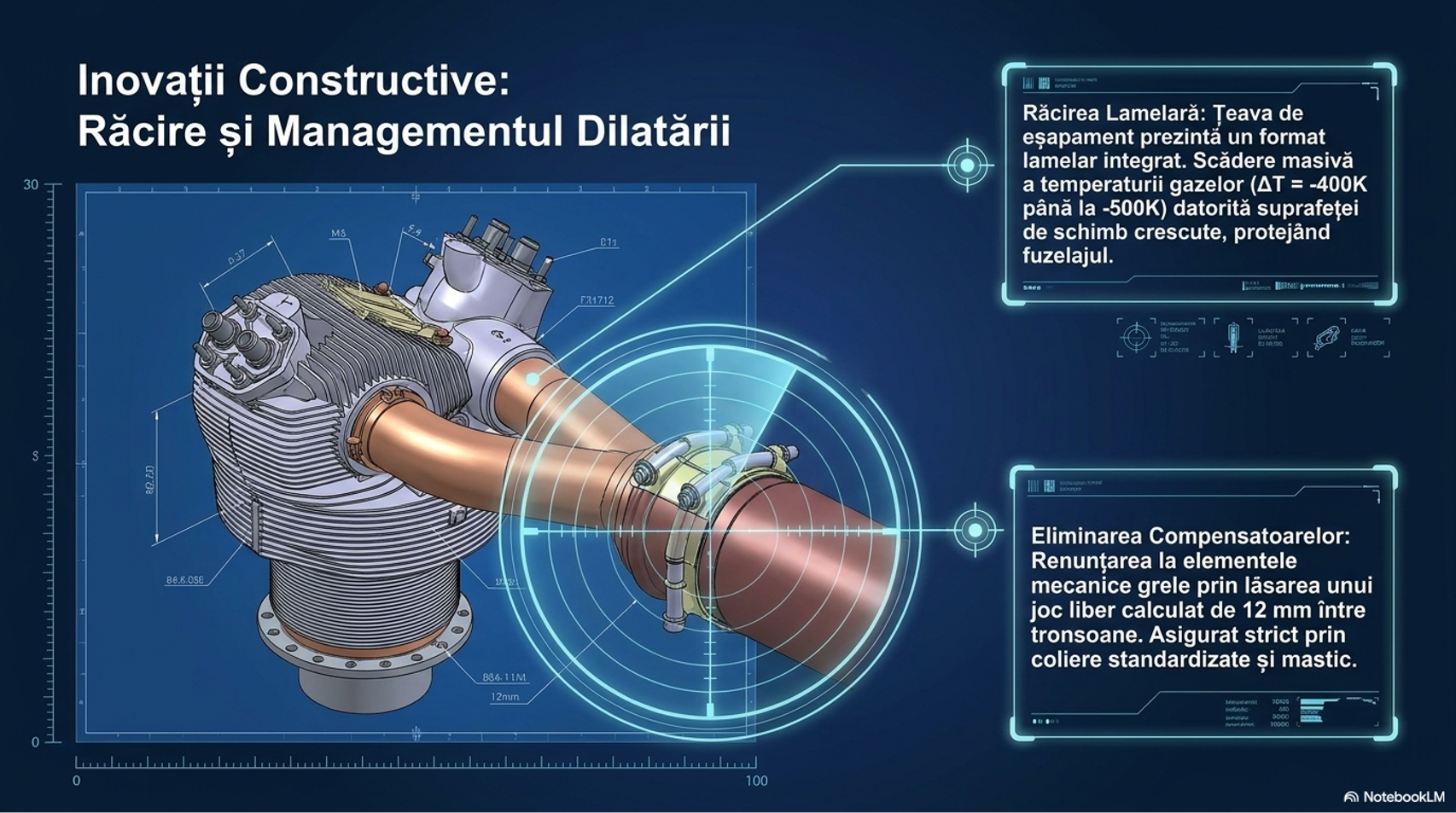

În ingineria de precizie, adesea soluția cea mai simplă este și cea mai fiabilă. Pentru a gestiona dilatația termică violentă a metalului, echipa de proiectare a evitat compensatoarele clasice complexe. În schimb, s-a optat pentru o soluție de „respirație” structurală: un joc liber de aproximativ 12 mm lăsat între tronsoanele țevilor de evacuare.Această metodă, aplicată pe conducte cu un diametru interior de 29 mm, utilizează coliere de prindere și mastic sau garnituri speciale pentru a asigura etanșeitatea, permițând în același timp componentelor să se dilate fără a genera tensiuni în batiul motorului. Este o dovadă că economia de mijloace poate produce rezultate tehnice superioare.
Puntea Digitală: Master Geometry în CATIA V5 R19

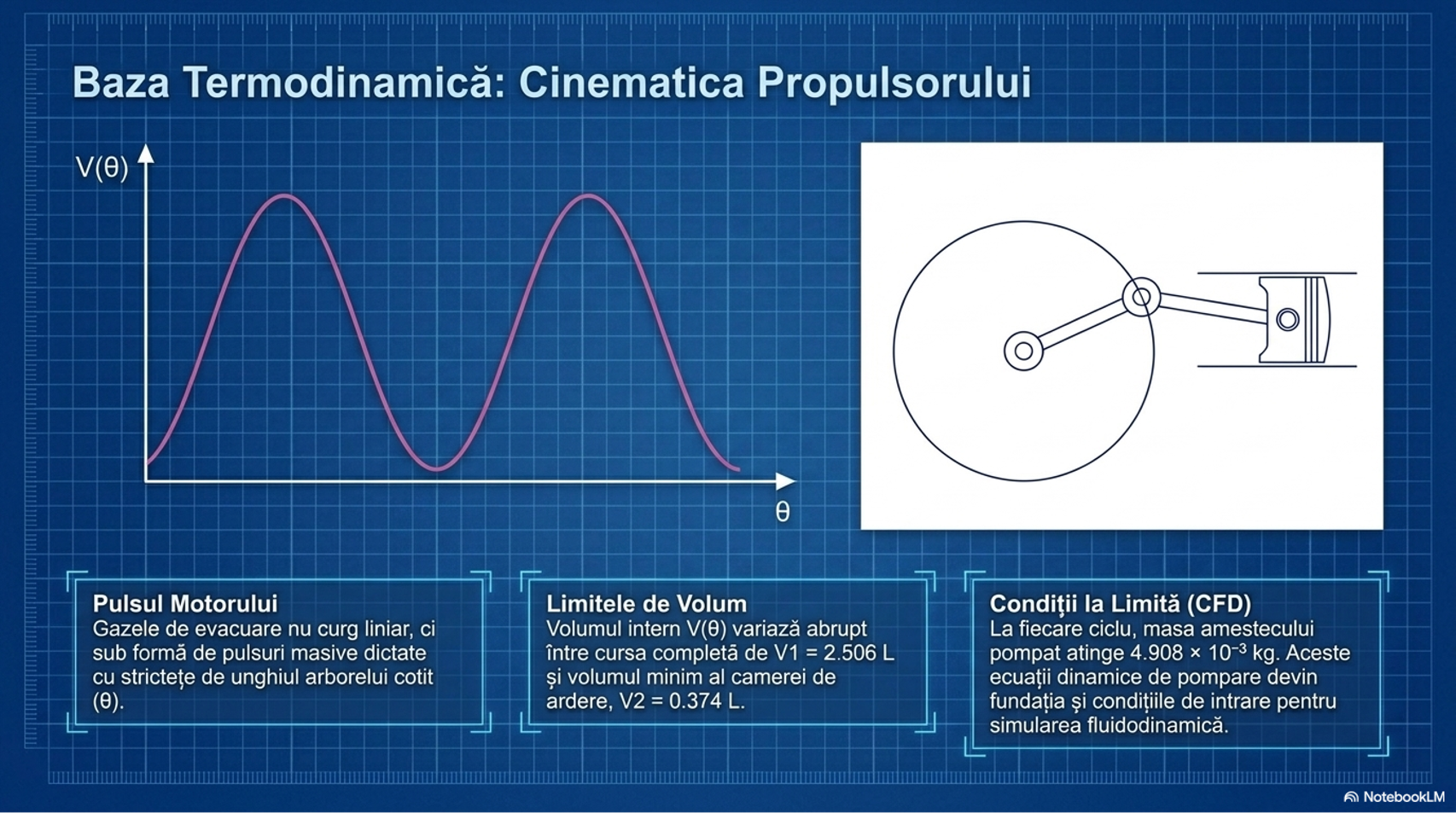

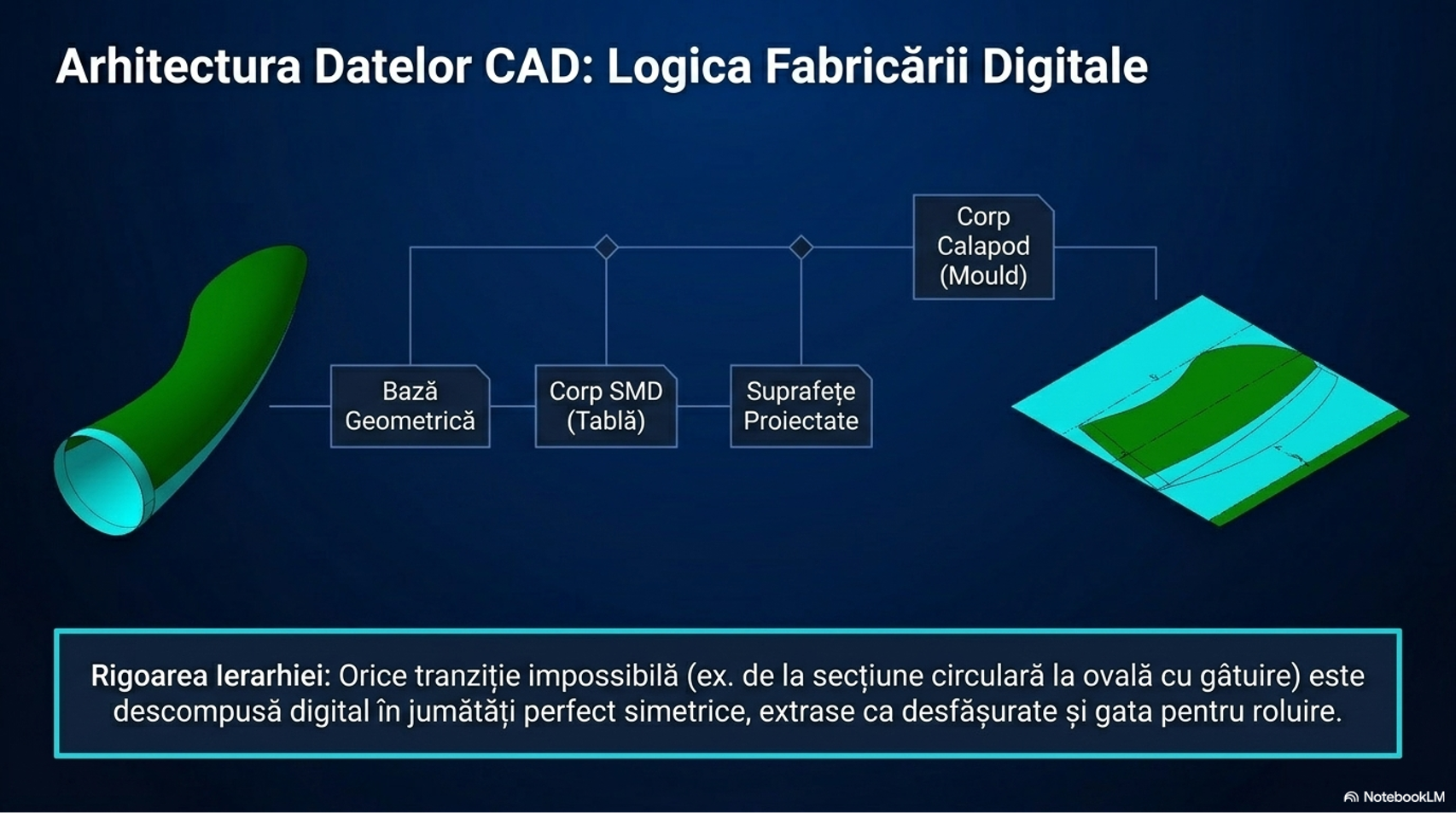

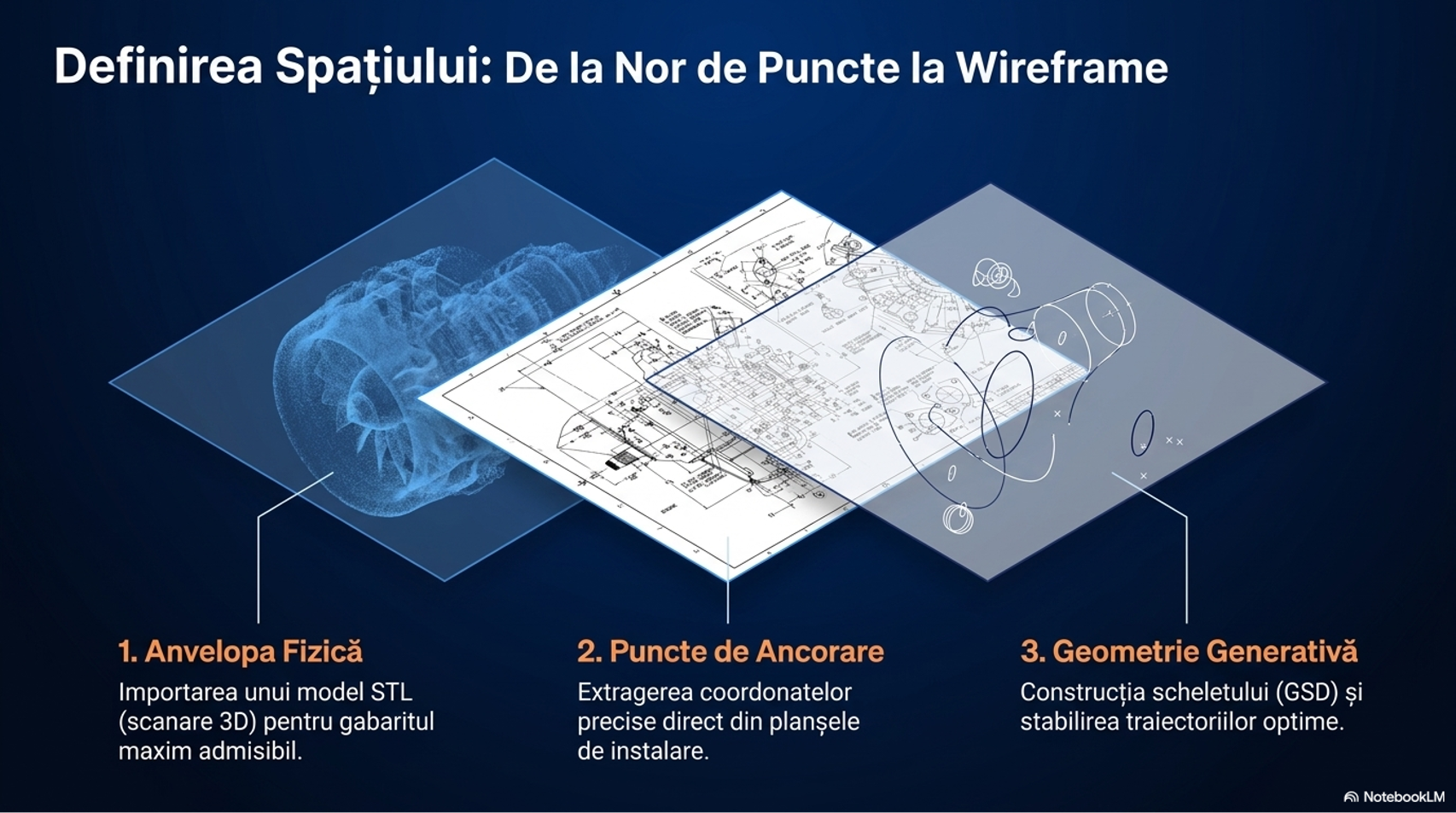

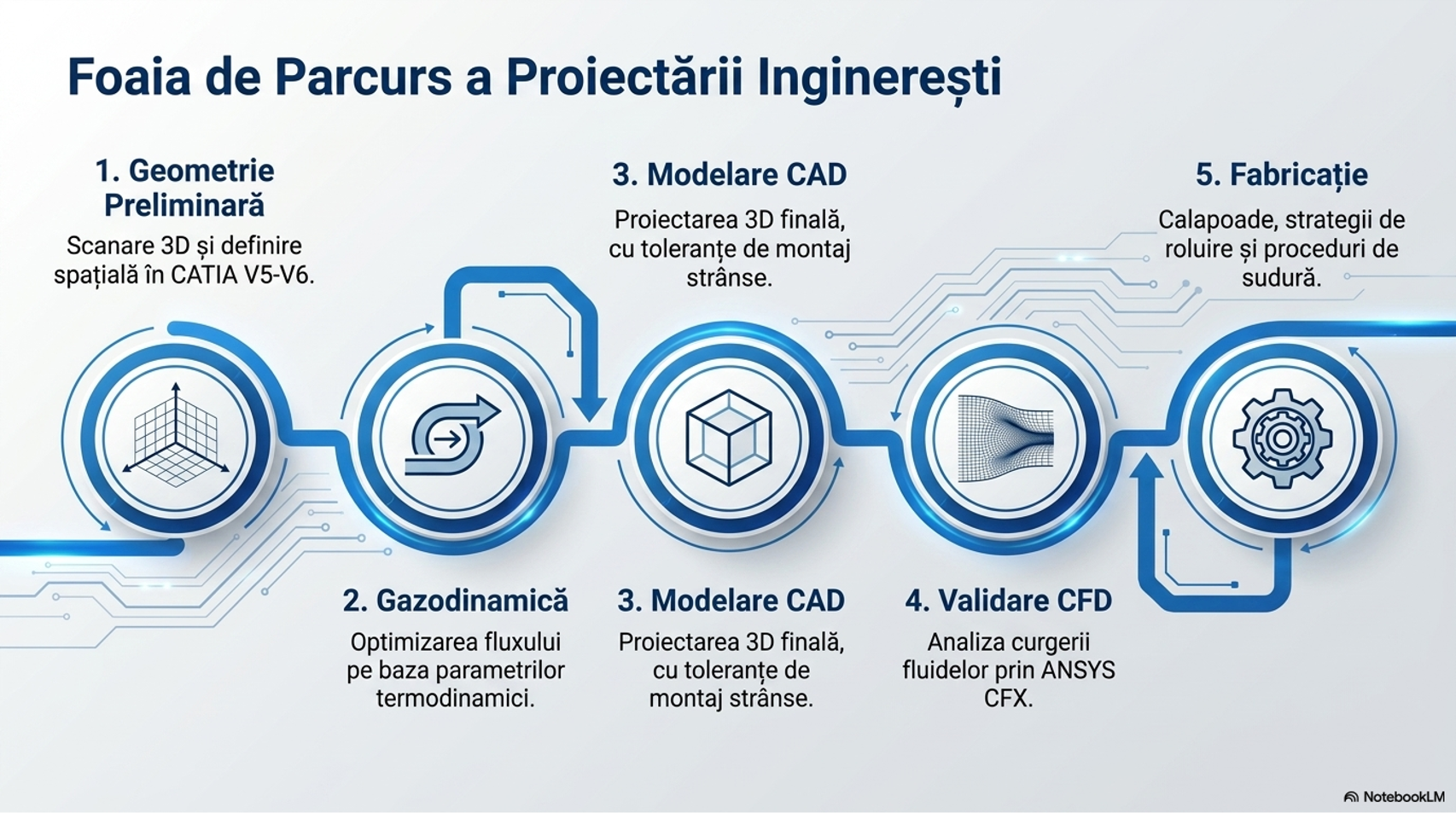

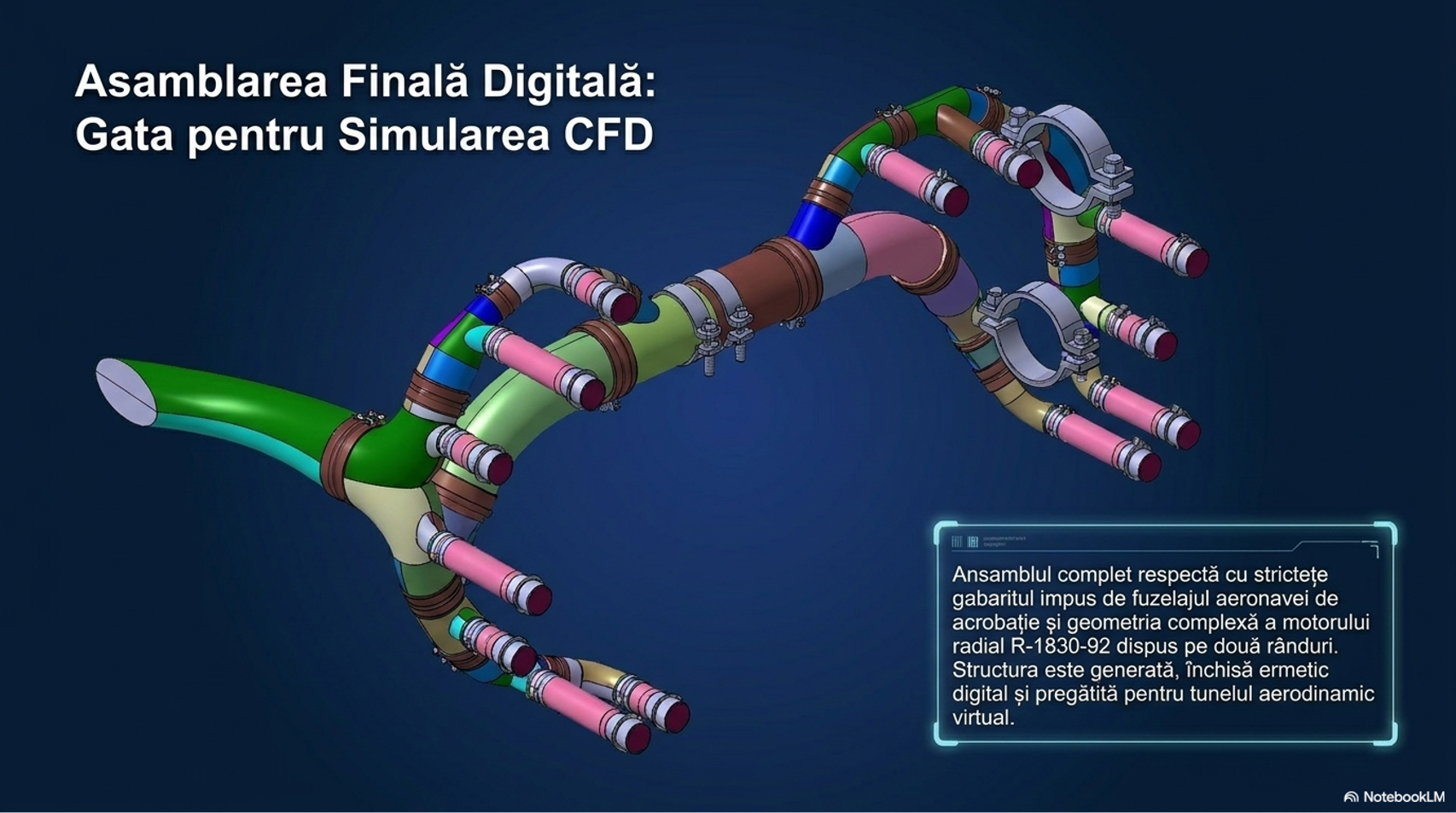

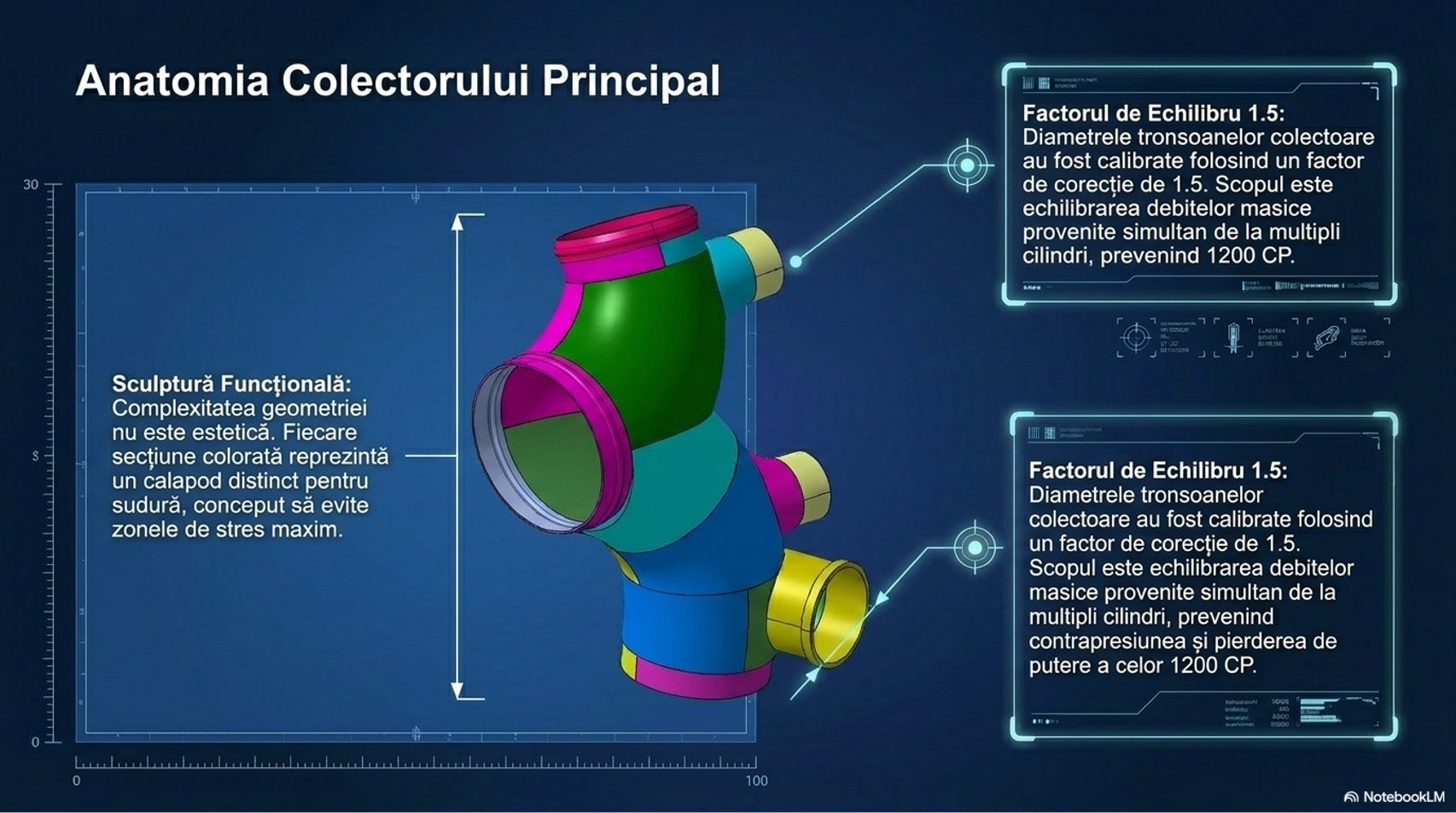

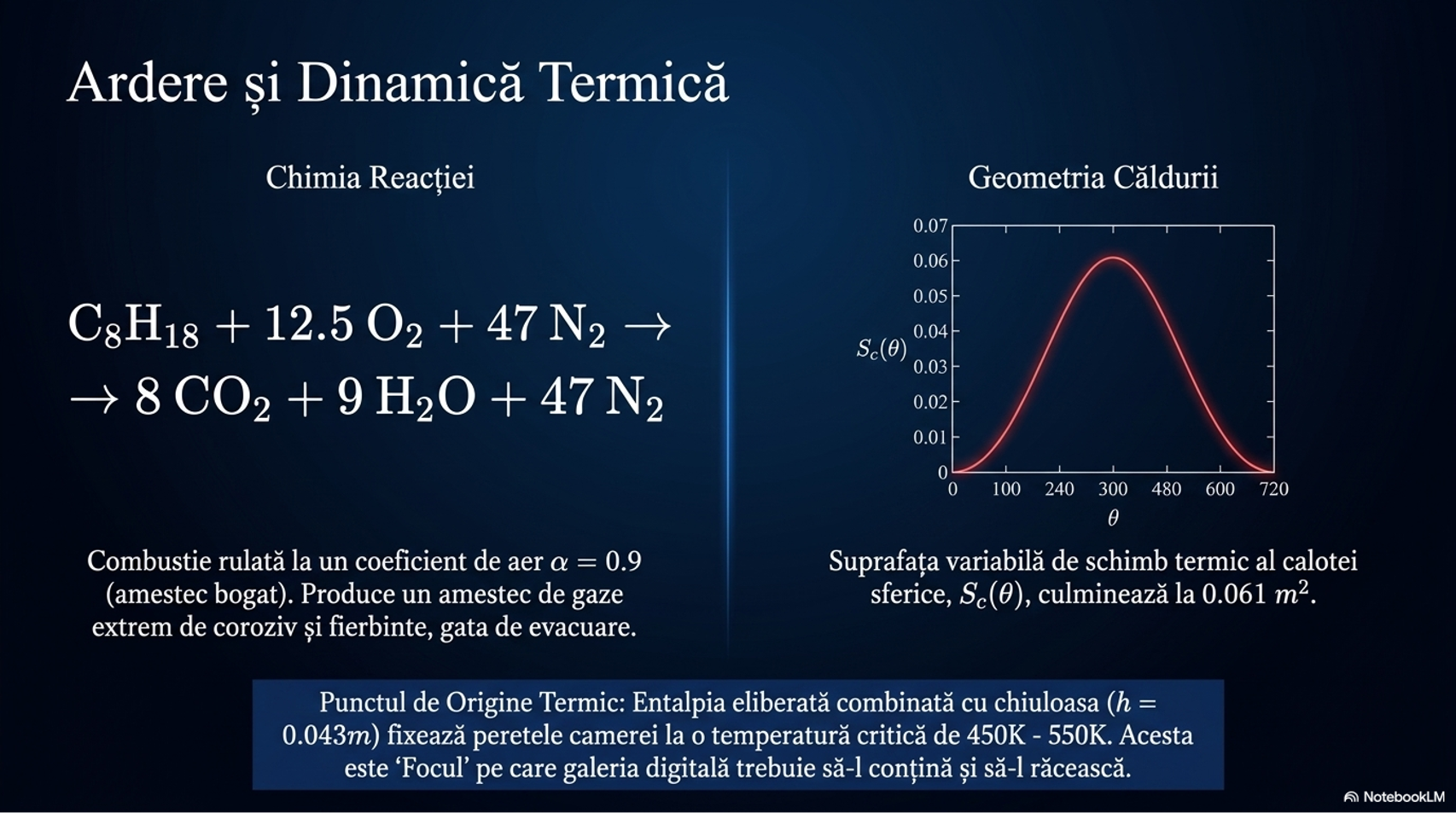

Deși motorul a fost desenat inițial cu rigla de calcul, modernizarea sa a necesitat o „Master Geometry” digitală. Din cauza unor constrângeri de licențiere software, fluxul de lucru a migrat de la 3DExperience către CATIA V5 R19. Inginerii au adoptat o strategie de proiectare inversă: au construit sistemul pornind de la ieșirea eșapamentului către porturile cilindrilor, pentru a se asigura că tot ansamblul se potrivește în spațiul extrem de limitat al avionului de acrobație.Validarea nu s-a limitat la estetica 3D. S-au utilizat simulări CFD (Computational Fluid Dynamics) în ANSYS CFX pentru a verifica dacă presiunea și viteza fluxului rămân în limitele admise de designul original. Aceste simulări moderne au validat calculele de ciclu termodinamic (variația volumului și presiunii în funcție de unghiul arborelui cotit), demonstrând că principiile stabilite de inginerii Pratt & Whitney în 1929 rămân fundamentale chiar și în era simulărilor numerice.
Legătura Românească: De la IAR K-14 la Yak-3U de Craiova

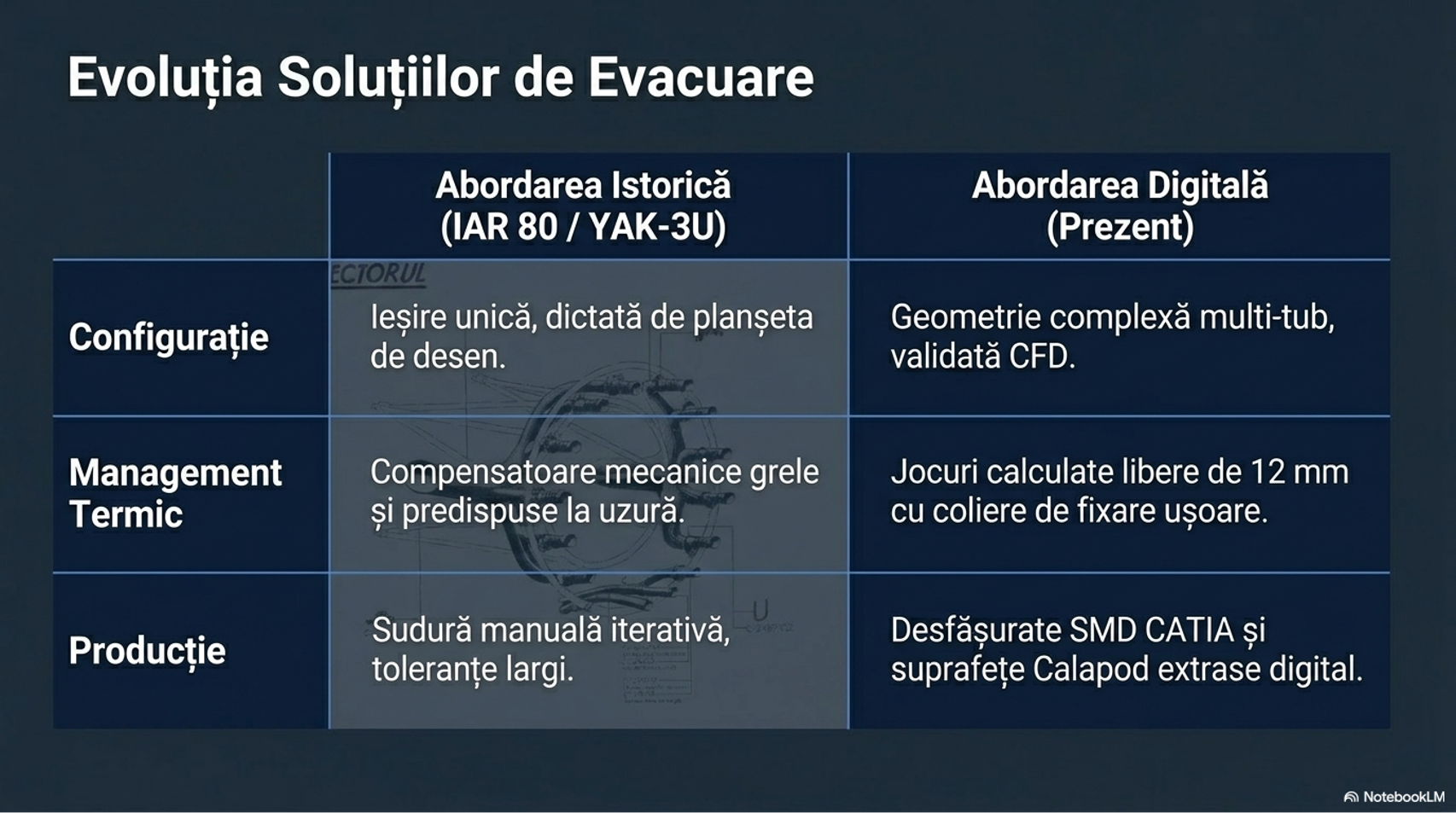

Acest proiect nu apare într-un vid tehnic, ci se sprijină pe o tradiție românească solidă. Motorul R-1830 este analogul istoric al motorului IAR K-14 lvc 32 1000A, produs la Brașov pentru a echipa legendarul IAR 80. Mai mult, experiența de la Avioane Craiova din anii ’90, unde s-a produs un model Yak-3U echipat cu același motor R-1830-92, a oferit repere prețioase.Dacă proiectul din anii ’90 utiliza o singură ieșire de evacuare, noua abordare urmărește optimizarea curgerii și reducerea presiunii inverse, valorificând experiența locală pentru a crea o soluție adaptată nevoilor specifice ale unei aeronave de înaltă acrobație produsă în România.
Concluzie: Viitorul Ingineriei Clasice
Optimizarea galeriei de evacuare pentru Pratt & Whitney R-1830-92 demonstrează că inovația nu înseamnă întotdeauna abandonarea trecutului, ci rafinarea lui prin tehnologie modernă. Prin design lamelar, modelare în CATIA V5 R19 și validare CFD, acest veteran al aerului primește o nouă viață pe cerul acrobației moderne.Într-o eră a propulsiei electrice, cât de mult mai putem învăța din perfecționarea mecanismelor care au definit secolul trecut? Poate că răspunsul stă chiar în aceste țevi de 29 mm, capabile să transforme haosul termic al unei explozii în performanță pură și sigură.
Rareș Baicu
